探索張拉膜結構建筑設計中的靈魂

發布時間：2019-10-18

來源：上海示一膜結構

點擊：

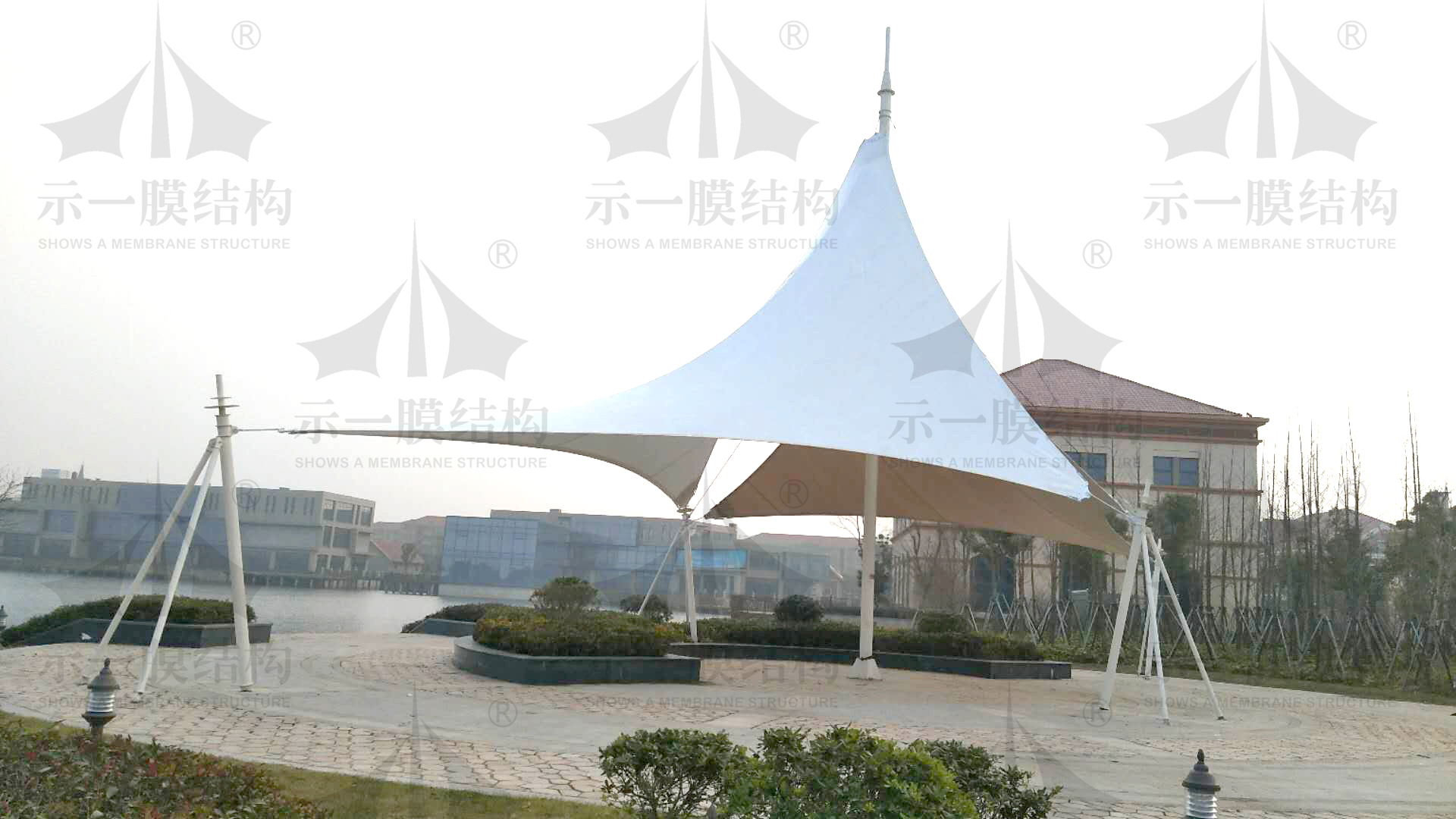

我們常說設計是建筑的靈魂，發揮無限想象，通過別具一格獨特新奇的設計理念往往能給我們帶來的是驚喜。而設計和膜結構完美組合的產物是一個一個美輪美奐的膜結構建筑，讓人嘆為觀止！

張拉膜結構的設計,由于其自身的特點不同于一般傳統結構形式，技術上必須經過如下四個步驟：
1 建筑方案設計，建筑師根據業主的意圖、功能要求、環境條件等初步確定建筑的平面形狀尺寸、空間形式及三維造型、凈空體量等，基本確定各控制點的坐標。考慮經濟和施工工藝等技術條件，與膜結構工程師、業主及施工技術人員等一起確定經濟合理的初步設計方案。

2 找形分析，預應力值及對于索膜結構而言，在沒有施加預應力之前，是沒有結構剛度的，也就是說膜結構任何時候不存在無應力狀態。由于膜材料本身沒有抗彎剛度，其曲面形狀與預應力值的大小和分布是一一對應的，因此在控制點坐標確定后，給定一合理的預應力值及其分布，才能確定合適的膜曲面形狀。預應力值的大小與分布是需根據多方面的條件進行反復調整后綜合確定的，這個過程叫做找形分析。此過程與方案設計過程往往密不可分，往往需反復調整方可即滿足建筑形狀的要求又保證結構的經濟合理及安全可靠。
3 荷載分析，膜結構的控制荷載通常是風載和雪載。在荷載作用下膜結構的變形較大，因此精確計算結構的變形和應力分布要用幾何非線性的方法進行。根據不同工況下計算出的索、膜、梁、桿等結構構件中的內力分布的最不利節點做法及構造措施等。因此，經濟安全的索膜建筑必須經過仔細的內力分析后才能完成，不是憑經驗拍腦袋就能確定得了的。荷載分析的另一目的是檢驗確定索、膜中初始預應力，一般來說在找形分析時先根據經驗假定一預應力值及其分布，然后經荷載分析來判定其合理性，即預應力的大小與分布應使在最不利工況下必須滿足使用要求、整體和局部位移要求及排水功能等要求。

4 剪裁分析，剪裁分析就是在預應力狀態下的曲面形體上尋求合理的裁剪線位置及其分布，然后按照一定的方法將三維曲面展開為二維平面。為物盡其用，一般要按照膜材料幅寬進行裁剪，但要兼顧到膜曲面曲率變化情況。由于膜材料具有雙向異性性質，故裁剪線的布置要與計算時所設定的膜材經緯向一致，才能保證計算結果與實際相符。膜材料的裁剪下料通常是在無應力狀態下進行的，如何在預應力的形體上進行無應力狀態下的裁剪分析，國內外學者都已進行了較為深入的研究，提出了諸如幾何法、最小二乘法、動態規劃法與平面熱應力原理相結合的有限單元法等多種方法。

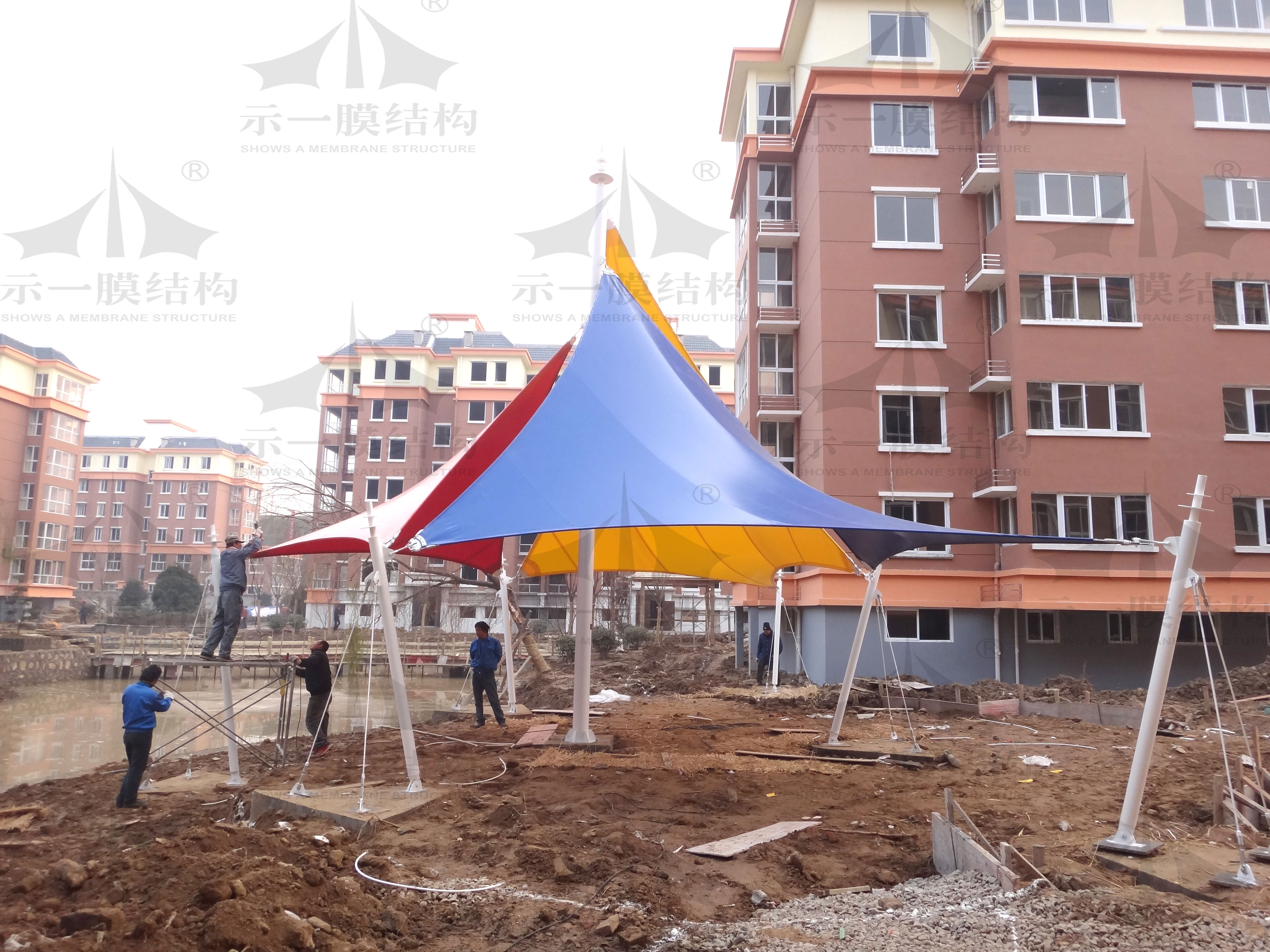

張拉膜結構建筑的簡約性使其不能隱藏任何設計缺陷，張力的松弛或是不連續都會被充分暴露出來，而且會導致膜面褶皺及變形，降低了結構的使用壽命。膜結構的所有構件都是完全可見的。它是一種獨特的結構，在設計時要仔細權衡，任何構件的設計都不能隨意修改，因?yàn)樾薷娜我粯?gòu)件都將影響整個結構的幾何形狀以及頂應力的平衡。因此，建筑師只有全面深入地了解張拉膜結構體系才能創作出優秀作品。

原文整理來自上海示一膜結構有限公司
轉載請注明
